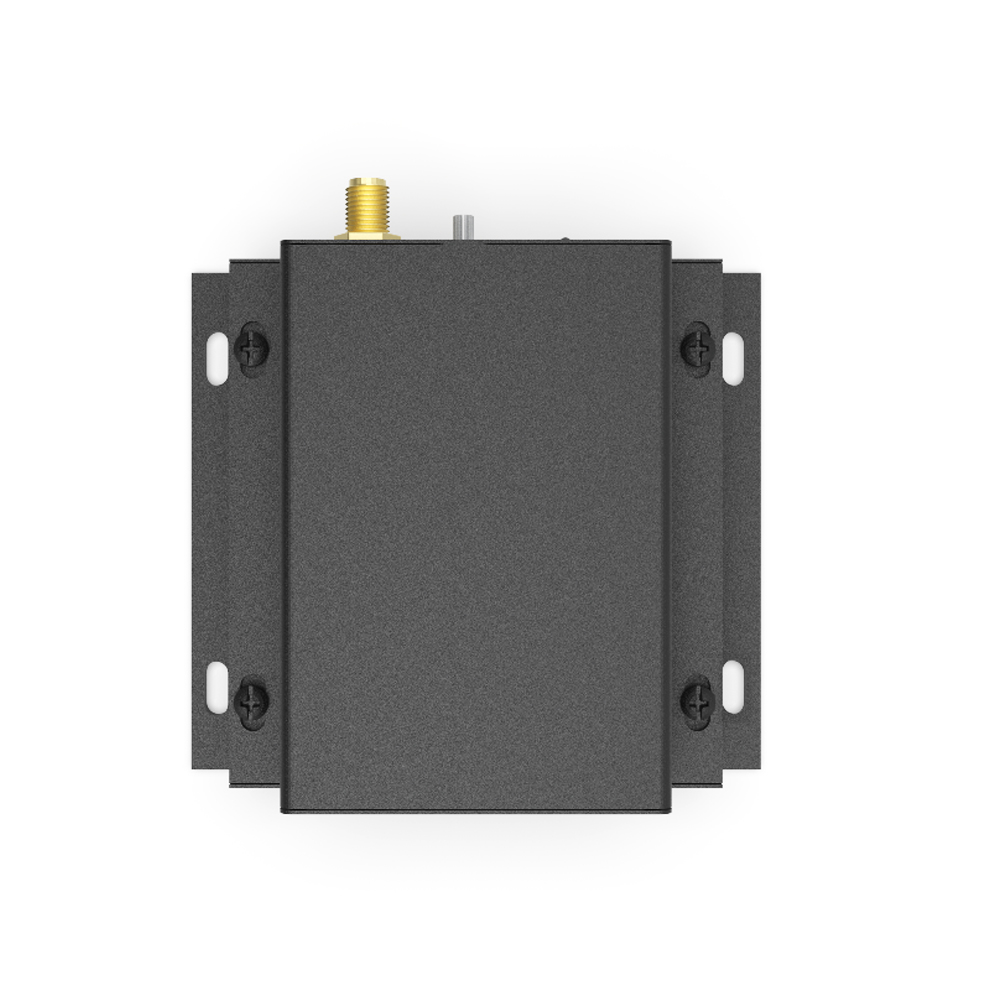

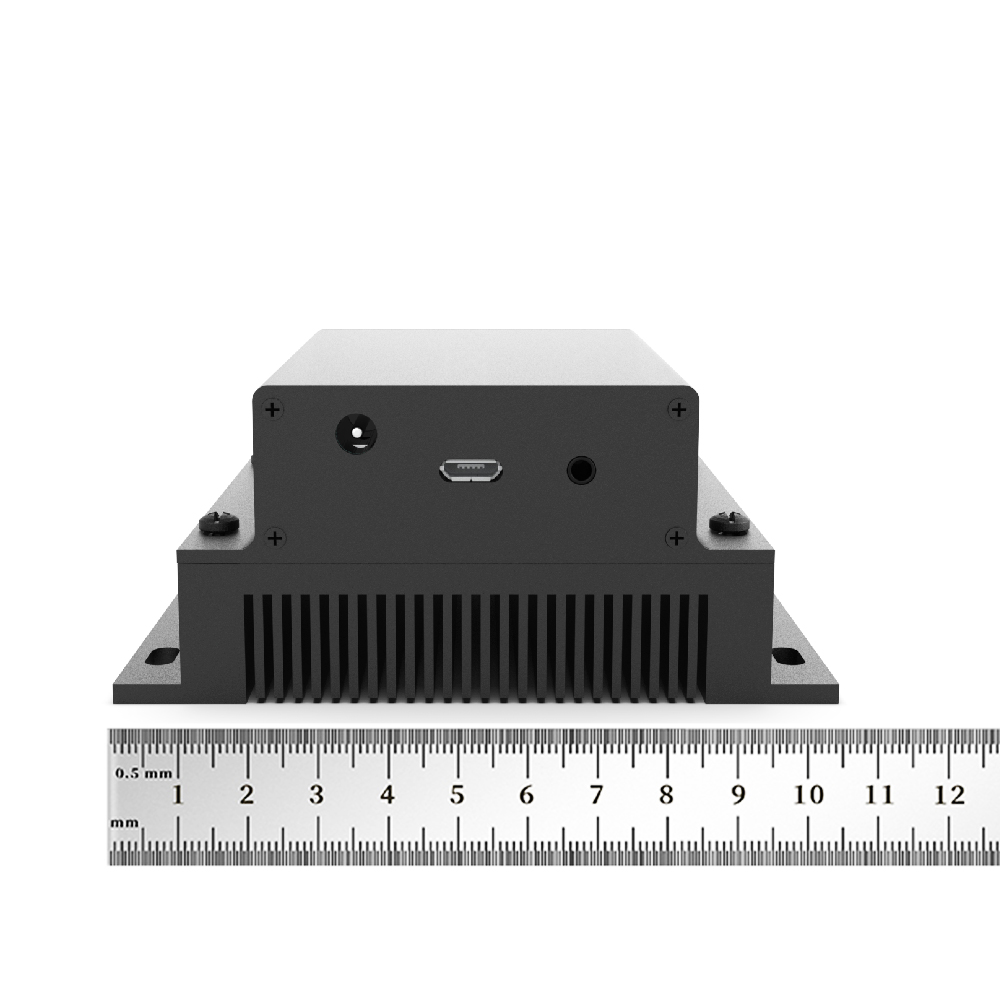

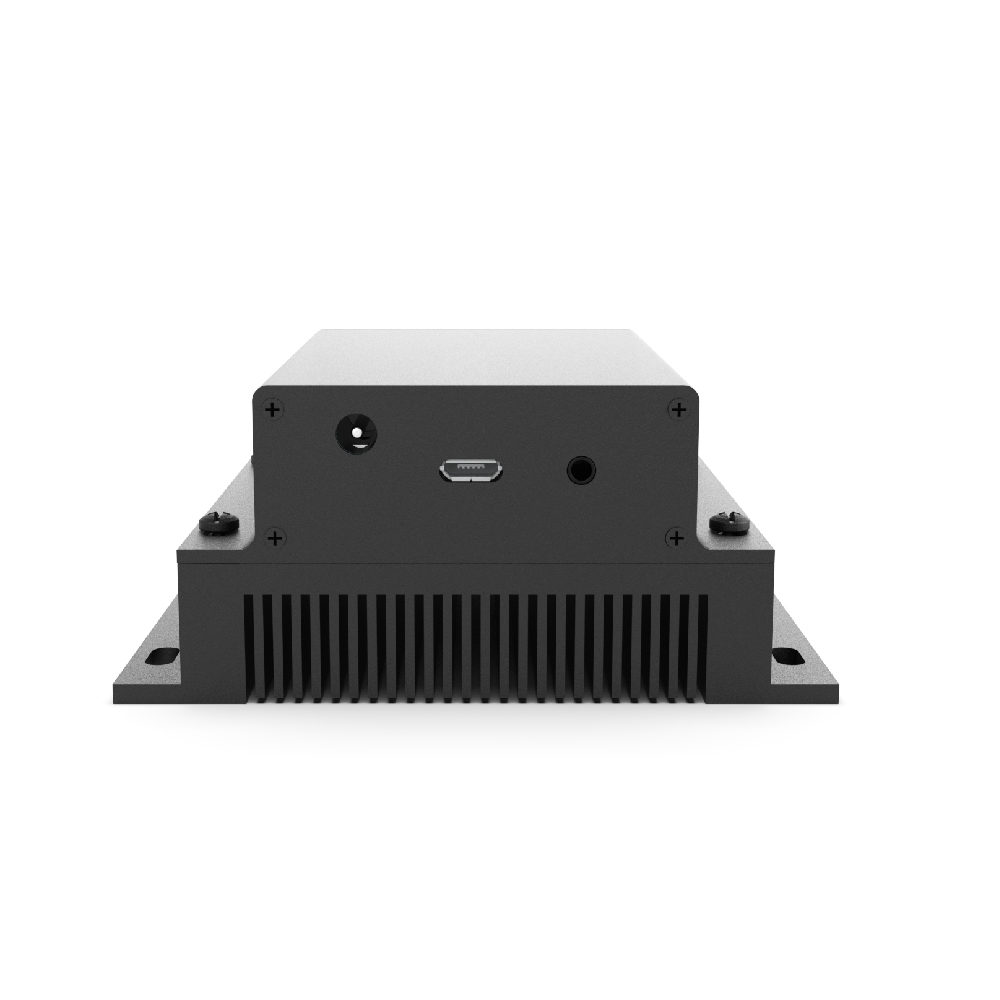

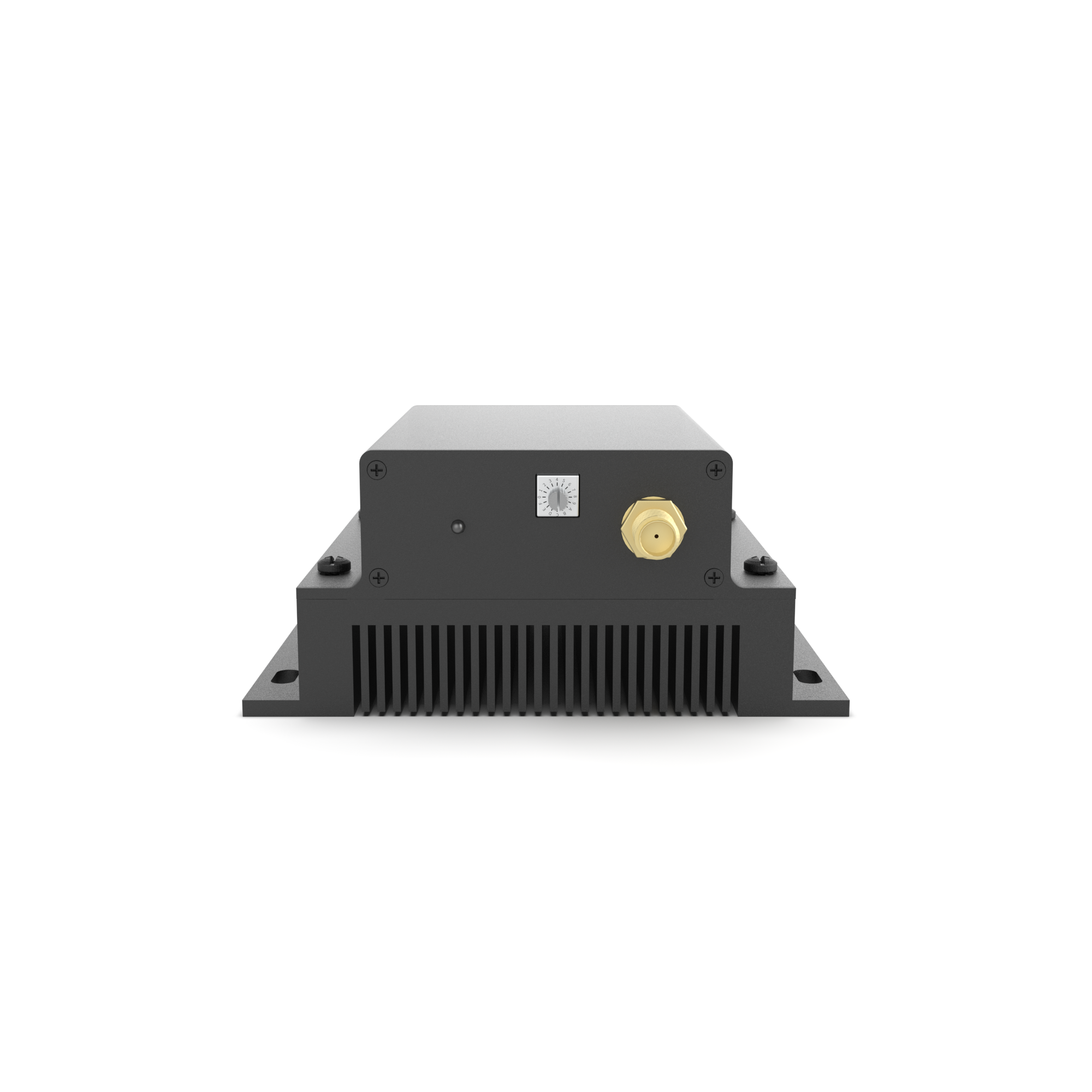

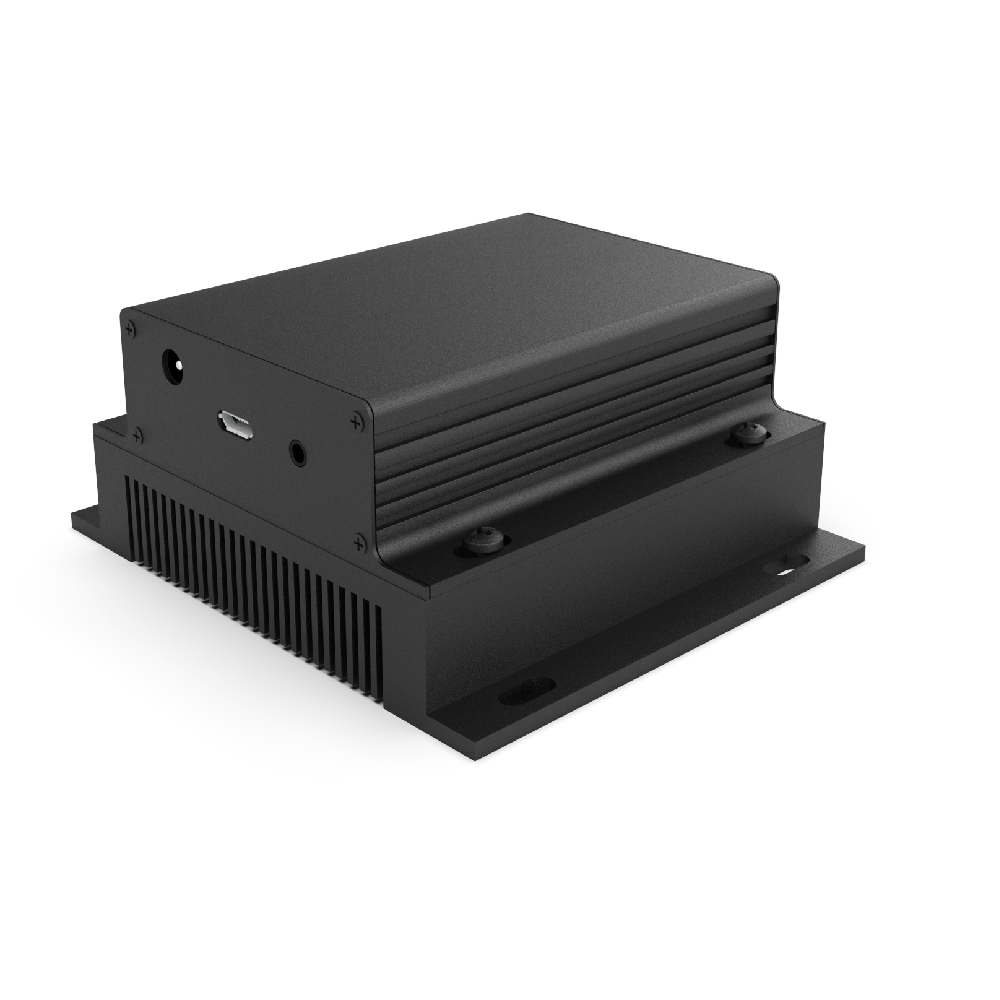

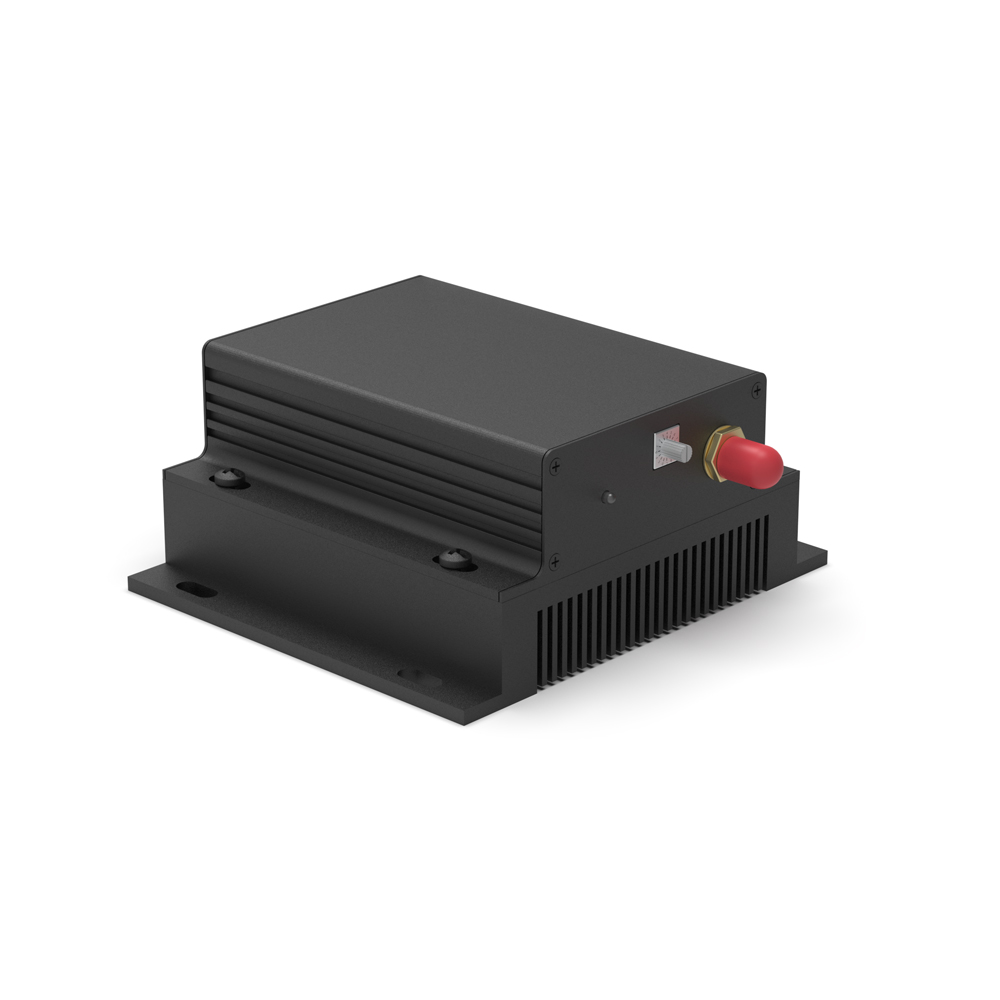

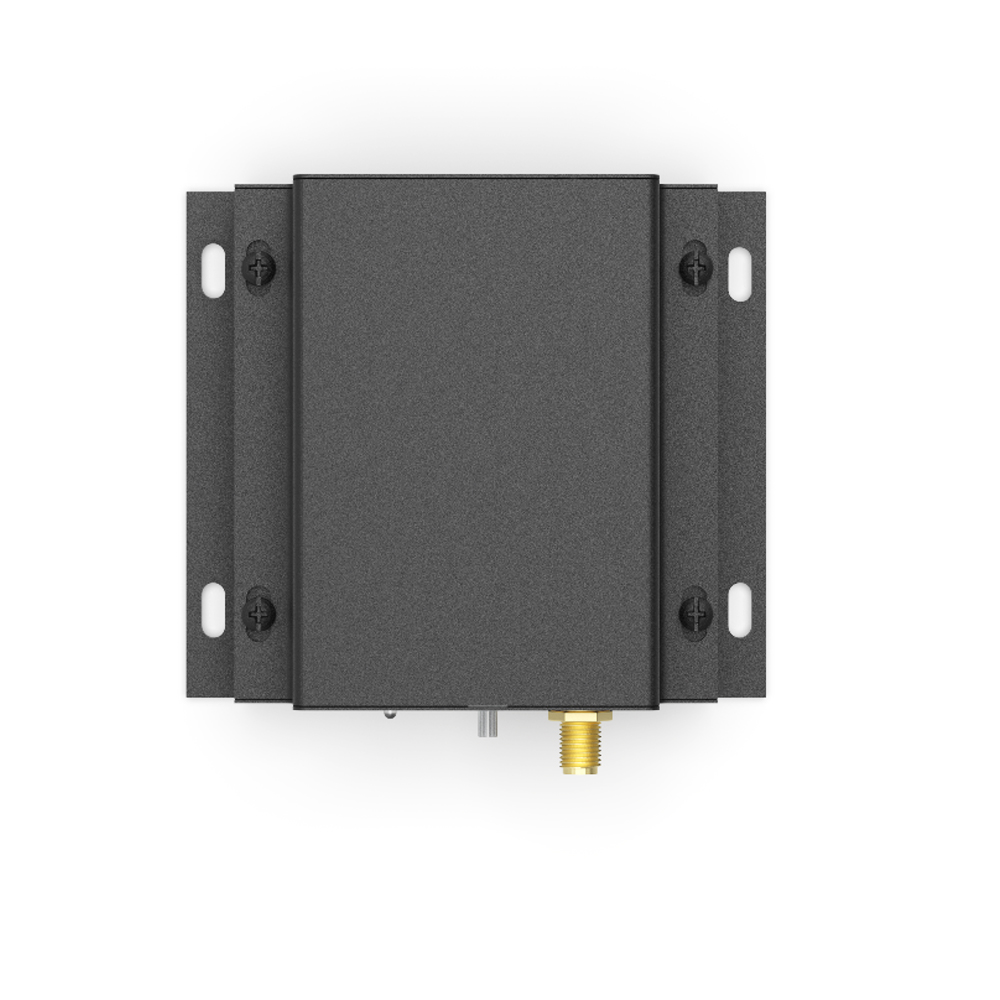

SA356-TX：5W 高保真遠距離無線音頻模塊

無線音頻模塊SA356-TX分為5w發射端模塊,可以配套接收端模塊SA326-RX，該產品是SA316-TX放大到5W 的應用板，上電就能工作，還可以用PC軟件直接設置模塊的頻率，聲音大小等參數，極大的簡化了用戶的開發難度，本產品對音質要求比較高的場合廣泛應用。

聯系我們

規格書&附件下載

產品規格書：SA356-TX 5W高保真無線音頻模塊 V1.2.pdf

PC軟件：SA_PRO_V3.5.zip

性能參數

特點&應用

內部框圖

模塊接口說明

機械尺寸(單位：mm)

系列產品

參數	測試條件	最小	典型	最大	單位
工作電壓范圍		9.0	12	30	V
工作溫度范圍		-20	25	60	℃
工作頻率范圍		500.02		516.02	MHz
音頻發射接收延時			49		ms
串口波特率			9600		bps
電流消耗
待機電流			<100		mA
發射電流			< 1.5		A
發 射參數
發射功率	@VCC=12V	36	37		dBm
發射帶寬（BW)			300		KHz
鄰道功率比（ACPR）	@600KHZ		-60		dBc
麥克最大輸入電壓			0.3	1.5	Vrms
音頻頻率響應范圍		20		20k	Hz

產品特點

UHF頻段：500MHz
開闊地傳輸距離為3000米
音頻信噪比：96 dB
頻率響應：20 Hz-20 KHz
從麥克風輸入到音頻輸出延遲49ms
數字調制方式：pi/4 DQPSK；
占用帶寬：<300 KHz；
傳輸速率：204.8Ksps
采樣率：48 KHz

應用領域

有線音箱變無線音箱
無線話筒
無線耳機
高品質無線音頻傳輸

無線音頻模塊SA356-TX的內部框圖

無線音頻模塊SA356-TX的模塊接口說明

無線音頻發射模塊SA356-TX的模塊接口說明2

無線音頻模塊SA356-TX的機械尺寸

產品型號	采樣率	發射功率	工作頻率(MHz)	尺寸	特點
SA316S 系列	48K	10mW	UHF: 500/868/915 VHF: 160-270 定制 :450-980	26.316(TX) 30.3316.76(RX)	音頻模組，CD 級音質
SA316F30系列	48K	1W	UHF: 500/868/915 VHF: 160-270 定制 :450-980	35.6518.93(TX) 30.3316.76(RX)	音頻模組，CD 級音質,1W
SA326 系列	48K	10mW	UHF: 500/868/915 VHF: 160-270 定制 :450-980	6027.94(TX) 64.529.7(RX)	SA316 系列演示模塊
SA326F30	48K	1W	UHF: 500/868/915 VHF: 160-270 定制 :450-980	48.129.7(TX) 64.529.7(RX)	SA316 系列演示模塊，1 W
SA356-TX	48K	5W	500	1049046.2	5 瓦大功率，遠距離傳輸
SA618F30		1W	410~480	39.3243.2	全雙工音頻
