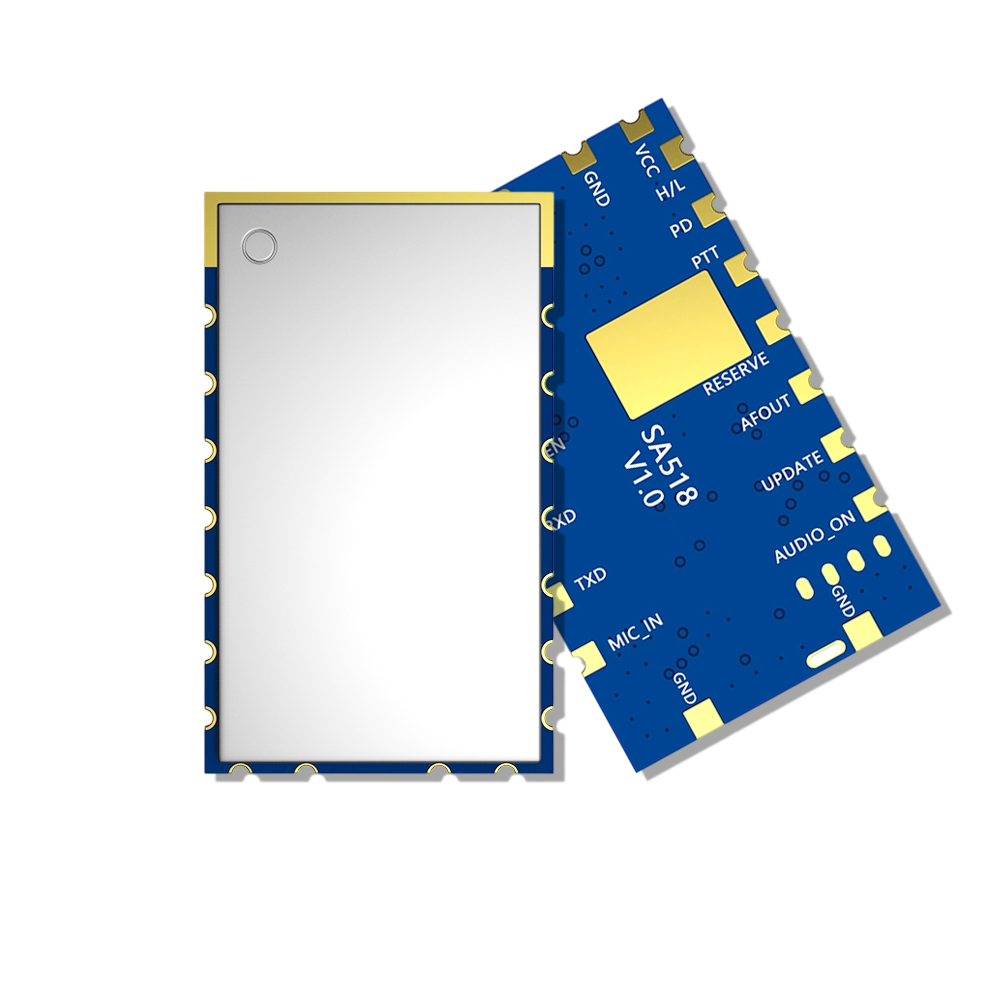

SA518 ：U/V雙頻對講機模塊收發頻率獨立 ,支持發送語音和數據

SA518是一款高性價比高集成的U/V雙頻的專業對講機模塊，它支持ESD靜電保護，內置高速微控制器、高性能射頻收發芯片及射頻功放，并提供標準串口可與模塊進行通訊，從而簡單快捷地設置模塊的相關參數并對收發功能進行控制。用戶只需在此款模塊上外接音頻功放、麥克風、喇叭，即可作為一個小型的對講機工作。簡化的接口和超小的體積使此款模塊得以廣泛的應用，亦能方便快捷地嵌入到各項手持設備中，以提高終端產品的綜合性能。

SA518嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

規格書&附件下載

產品規格書：SA518 UV雙頻無線數據語音對講模塊 V1.0.pdf

性能參數

特點&應用

典型應用電路

腳位定義

機械尺寸（單位：mm）

系列產品

參數	測試條件	最小	典型	最大	單位
工作電壓范圍		3.3	4.2	5	V
工作溫度范圍		-30	25	70	℃
電流消耗
休眠電流			≤1		uA
接收電流			76		mA
發射電流（高功率）	@4.0v,1W	700	800	900	mA
發射電流（低功率）	@4.0V,0.5W	500	600	700	mA
發 射射頻參數
工作頻率范圍	UHF	400		470	MHz
工作頻率范圍	VHF	136		174	MHz
發射功率（高功率）	@VCC=4.0V	29	30	31	dBm
發射功率（低功率）	@VCC=4.0V	26	27	27.5	dBm
調制靈敏度	@1.5KHz/2.5KHz頻偏		10		mV
音頻調制失真	@1.5KHz/2.5KHz頻偏		2	5	%
信噪比	@1.5Khz/2.5KHz頻偏	38	40	45	dB
鄰道功率	@12.5K offset		-60		dBC
CTCSS調制頻偏		0.35	0.5	0.75	KHz
接收射頻參數
接收靈敏度	13dB輸出語音信吶比	-120	-124		dBm
接收信噪比	@1.5KHz頻偏	45	50		dB
音頻輸出幅度			700		mV
音頻輸出阻抗			200		OHm

產品特點

UHF頻段：400~470 MHz

VHF頻段：136~174 MHz

注：以上頻率模塊能同時支持

發射接收頻率獨立
帶寬12.5KHz / 25KHz
RSSI信號強度指示
開闊地傳輸距離為4-5公里
高接收靈敏度：-124 dBm
支持無線數據的收發傳輸
高集成小體積
38級CTCSS模擬亞音頻碼
166級正相、反相CDCSS數字亞音頻
8級靜噪
8級可調音量
高功率:常規1W,低功率500mW
寬范圍工作電壓3-5 V
內置EEPROM，數據掉電保存
采用 TCXO晶振，性能穩定
ESD靜電保護

應用領域

小型對講機
無視對講系統
樓宇小區安防系統
戶外運動產品
音頻監聽系統

典型應用電路

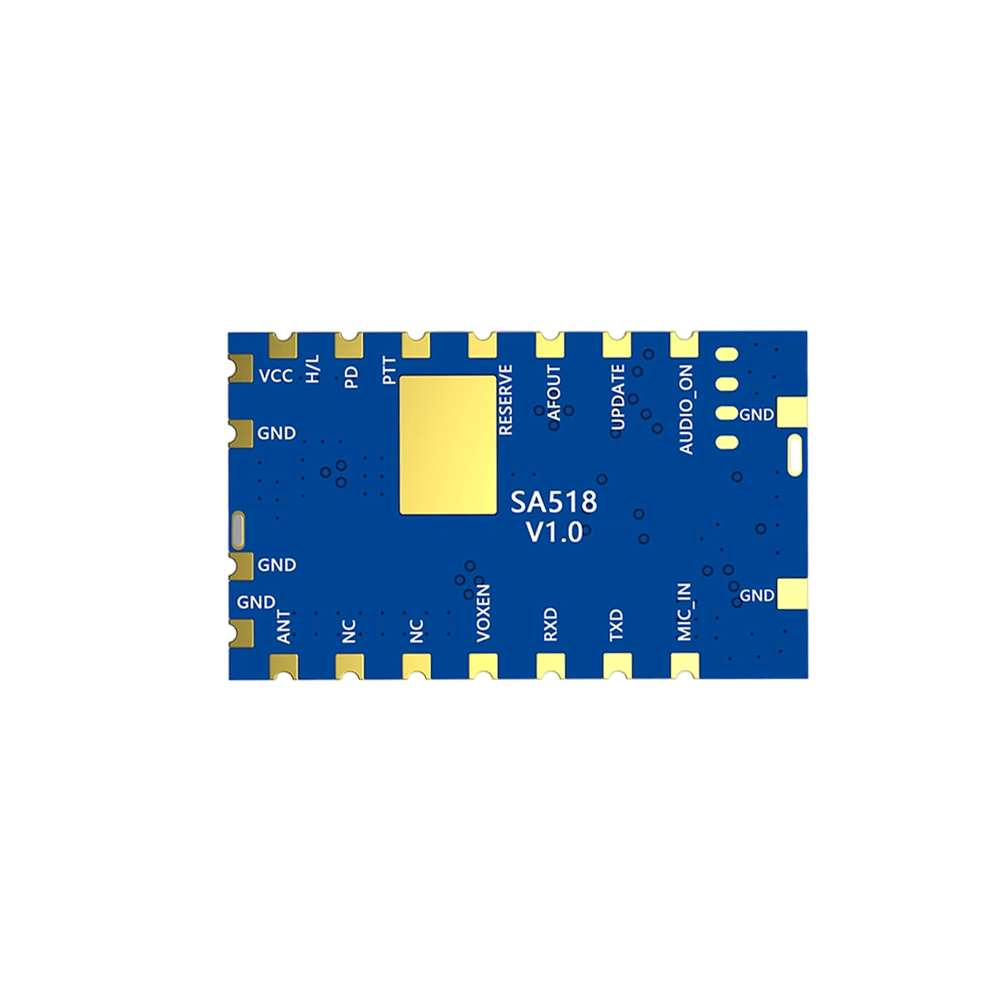

模塊腳位定義

腳位編號	引腳定義	I/O	電平標準	描述
1	MIC_IN	I		咪頭信號輸入
2	UART-TX	O	0-3.3V	串口發送數據口
3	UART-RX	I	0-3.3V	串口接收數據口(注：在模塊休眠模式下，用戶設備需要輸出低電平，以防漏電或?qū)е聫臀徊涣?
4	VOXEN	I	0-3.3V	默認無功能（此腳可定制為“聲控使能腳”，此版本不支持數據傳輸功能）
5,6,15	NC
7	ANT			射頻輸入/輸出腳（接50歐姆天線）
8、9、10	GND	-		地線
11	VCC	-	3.3-5.0V	外部正電源供電：3.3~5.0V
12	H/L	I	0-3.3V	高低功率輸入腳，內部有上拉電阻，懸空或者拉高是高功率，拉低是低功率
13	PD	I	0-3.3V	模塊休眠腳，接高電平工作，接低電平休眠，默認低電平(無內部上拉）
14	PTT	I	0-3.3V	發射/接收控制腳，懸空或者拉高是接收模式，拉低是發射模式
16	AFOUT	O		音頻輸出腳,無驅動能力,要外加PA才能驅動喇叭
17	UPDATE	O	0-3.3V	串口升級使能腳,拉低上電進入串口升級模式，正常懸空
18	Audio_ON	O	0-3.3V	接收信號指示腳（可外接音頻功放使能腳),正常高電平輸出，收到信號后變成低電平
19、20	GND	-		地線

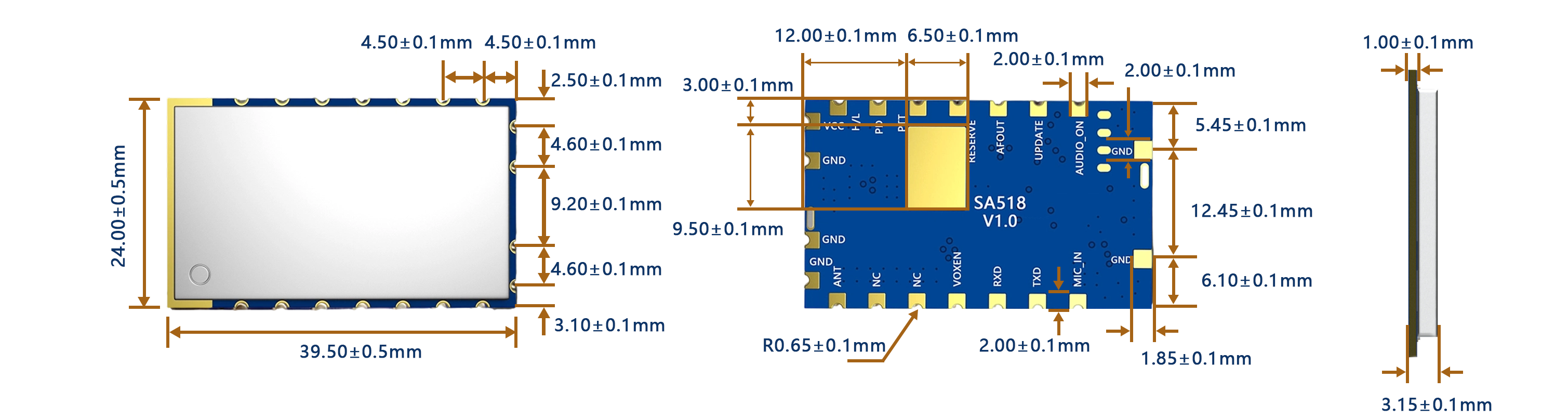

模塊尺寸

型號	認證	功率	尺寸	頻率(MHz)	特點
SA518		0.5W/1W	24*39.5	UHF:400~470 VHF:134~174	收發頻率獨立 ,能發送語音和數據
SA528		0.5W/1W	39.47*38.3	UHF:400~470 VHF:134~174	SA518應用板
SA818Pro	FCC/CE(可過)	500mW/1.5W	35.6*19	UHF:400~470 VHF:134~174	發射接收頻率獨立，支持數據傳輸
SA828Pro		500mW/1.6W	48.81*28.41	UHF:400~470 VHF:134~174	SA818Pro應用板
SA809		5W	70.42*44.88	400~480	支持 DTMF 編碼與解碼
SA818S	CE	500mW/1W	35.619.03.2	UHF:400~480 VHF:134~174	支持 38 級 CTCSS 和 166 級 CDCSS
SA828		500mW/1.5W	41.37*28.22	UHF:400~480 VHF:134~174	?一體化對講機模塊
SA858		1W/4W	59.4*21	UHF:400~480 VHF:134~174	一體化對講機模塊
SA868s		2W	35.6*19	UHF:400~480 VHF:134~174	小型嵌入式設計
SA878		2W	39.5*24	400~480	與 DMR 模塊引腳兼容
SA618F22-C1	FCC/CE	160mW/22dBm	30.220.13.28	420~510	全雙工,MESH,8路并發
DMR818S	FCC/CE	0.5W/2W	39.5243.15	UHF:400~470 VHF:134~174 350:320~400	Tier II，0.5PPM 溫補晶振；FLASH ；支持寬電壓工作范圍
DMR828S			38.88*53.34	UHF:400~470 VHF:134~174 350:320~400	DMR818S開發板
DMR818S-5W		2W/5W	39.5243.15	UHF:400~470 VHF:134~174 350:320~400	DMR818S功率升級版
DMR858S			59.1*24.1	UHF:400~470 VHF:134~174 350:320~400	DMR818S-5W應用板
DMR858M			38.69*58.31	UHF:400~470 VHF:134~174 350:320~400	將DMR858S優化配件板
