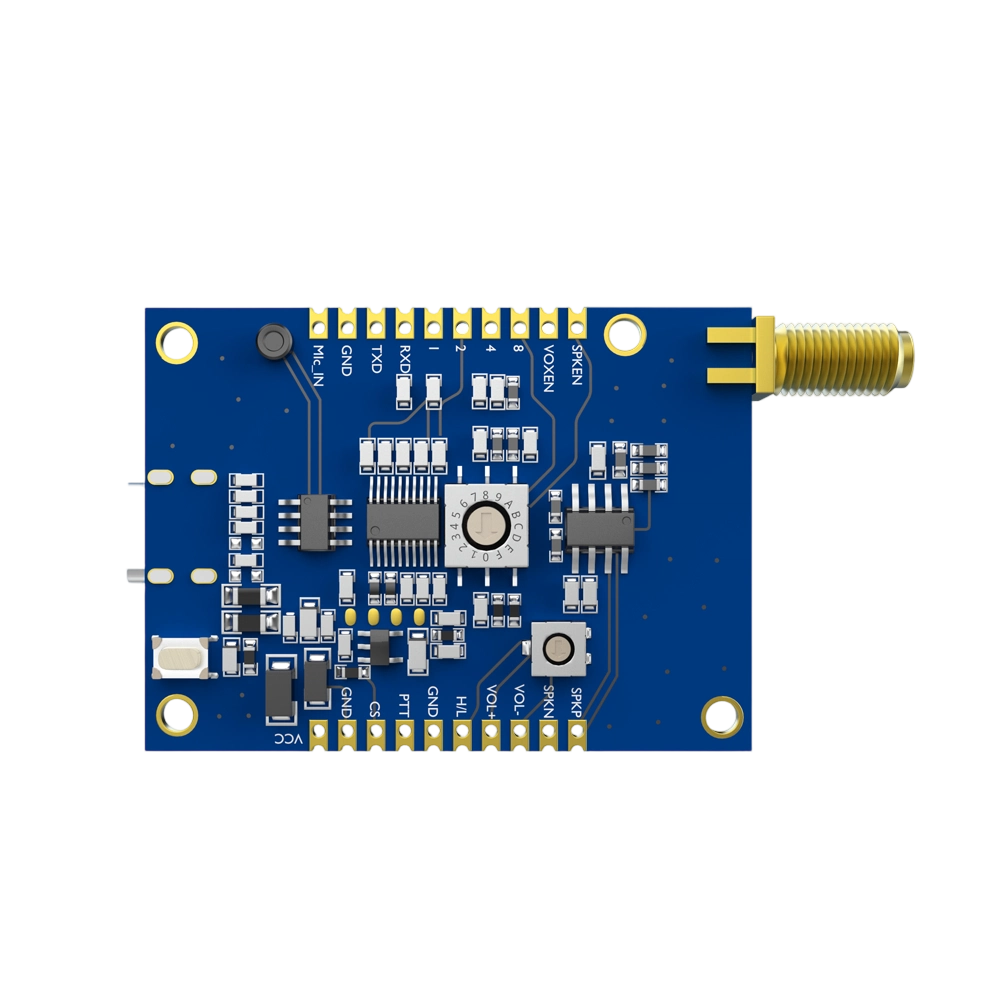

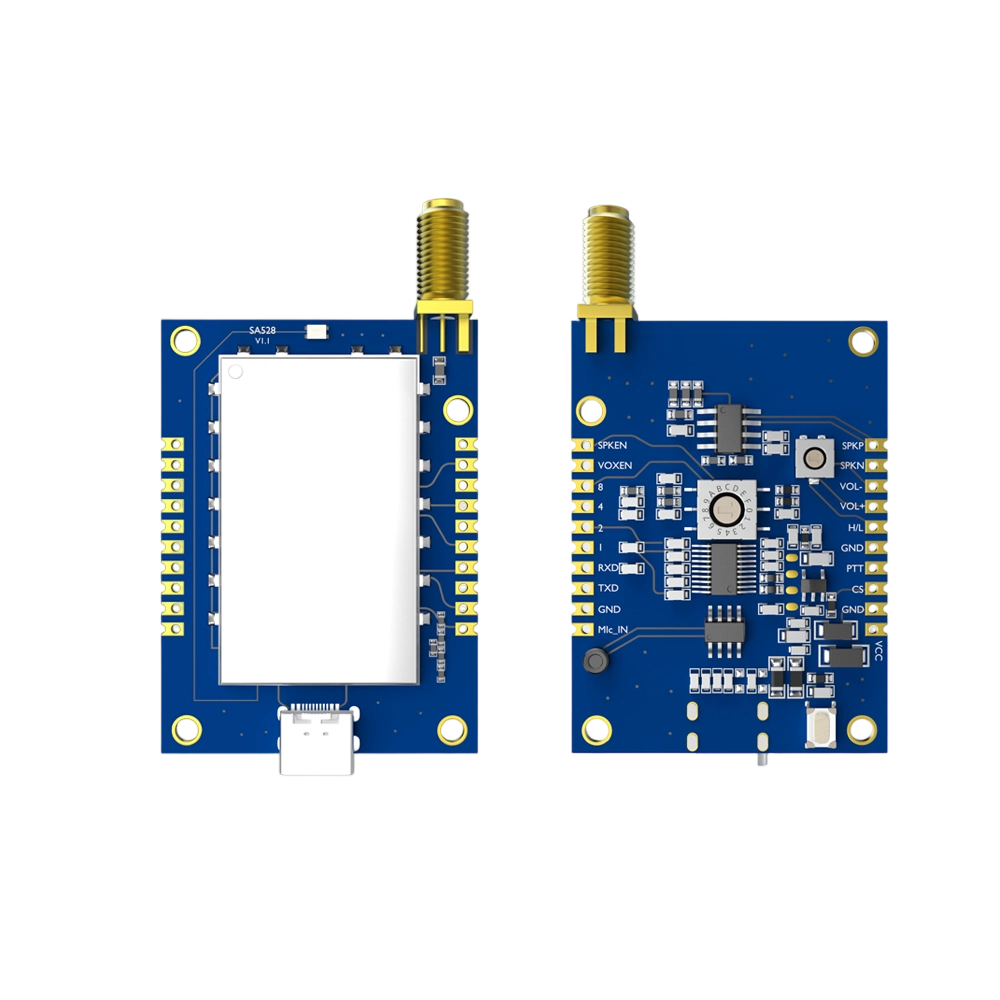

SA528：U/V雙頻對講機應用模塊 支持語音、數據通信 頻率收發獨立

參數

測試條件

最小

典型

最大

單位

工作電壓范圍

3.3

4.2

5

V

工作溫度范圍

-30

25

70

℃

電 流 消 耗

休眠電流

≤75

uA

接收電流

76

mA

發射電流（高功率）

@4.0v,1W　

　700

800

900

mA

發射電流（低功率）

@4.0V,0.5W　

　500

600

700

mA

發 射 射 頻 參 數

工作頻率范圍

UHF　

400

470

MHz

VHF　

136

174

MHz

發射功率（高功率）

@VCC=4.0V

29

30

31

dBm

發射功率（低功率）

26

27

27.5

dBm

調制靈敏度

@1.5KHz/2.5KHz頻偏

10

mV

音頻調制失真

@1.5KHz/2.5KHz頻偏

2

5

%

信噪比

@1.5Khz/2.5KHz頻偏

38

40

45

dB

鄰道功率

@12.5K offset

-60

dBc

CTCSS調制頻偏

0.35

0.5

0.75

KHz

接 收 射 頻 參 數

接收靈敏度

13dB輸出語音信吶比

-120　

-124

dBm

接收信噪比

@1.5KHz頻偏

45

50

dB

音頻輸出幅度

700

mV

音頻輸出阻抗

200

OHm

腳位編號

引腳定義

I/O

電平標準

描  述

1

MIC_IN

I

咪頭信號輸入，外接咪頭需加偏置電阻

2,11,13,19

GND

接電源負極

3

TXD

O

0-3.3V

串口發送數據口

4

RXD

I

0-3.3V

串口接收數據口(注：在模塊休眠模式下，用戶設備需要輸出低電平，以防漏電或?qū)е聫?fù)位不良)

5

1

I

0-3.3V

頻率16通道8421編碼，第1位，默認“1”輸出

6

2

I

0-3.3V

頻率16通道8421編碼，第2位，默認“1”輸出

7

4

I

0-3.3V

頻率16通道8421編碼，第8位，默認“1”輸出

8

8

I

0-3.3V

頻率16通道8421編碼，第4位，默認“1”輸出

9

VOXEN

I

0-3.3V

默認無功能（此腳可定制為“聲控使能腳”，此版本不支持?jǐn)?shù)據傳輸功能）

10

SPKEN

O

0-3.3V

接收信號指示腳，平時高電平，收到信號后轉為低電平

12

ANT

射頻輸入/輸出腳（接50歐姆天線）

14

SPKP

O

音頻輸出腳，外接8歐2W喇叭

15

SKPN

O

音頻輸出腳，外接8歐2W喇叭

16

VOL-

O

SA518模塊音量輸出腳,內部有接電位器引腳，客戶不需要外接音量電位器可以懸空，如果要外接音量電位器，需要拆掉底板電位器

17

VOL+

I

底板功放音量輸入腳，內部有接電位器引腳，客戶不需要外接音量電位器可以懸空,如果外接音量電位器，需要拆掉底板電位器

18

H/L

I

0-3.3V

高低功率輸入腳，內部有上拉電阻，懸空或者拉高是高功率，拉低是低功率

20

PTT

I

0-3.3V

發射/接收控制腳，懸空或者拉高是接收模式，拉低是發射模式

21

CS

I

0-3.3V

模塊休眠腳，高電平工作，接低電平休眠，默認高電平(有內部上拉）

22

GND

接電源負極

23

VCC

I

0-5V

接電源正極
